Өнім негізі

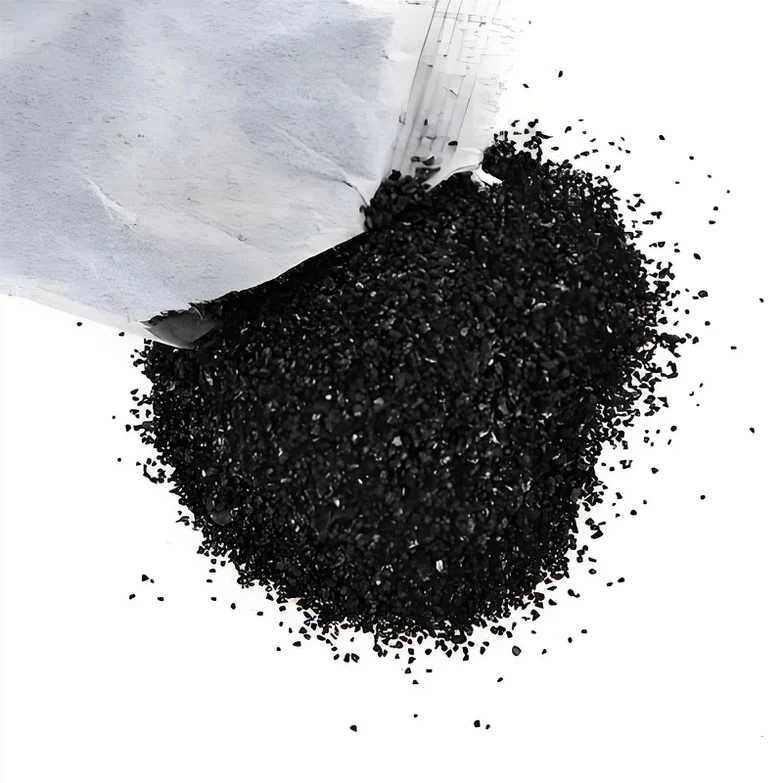

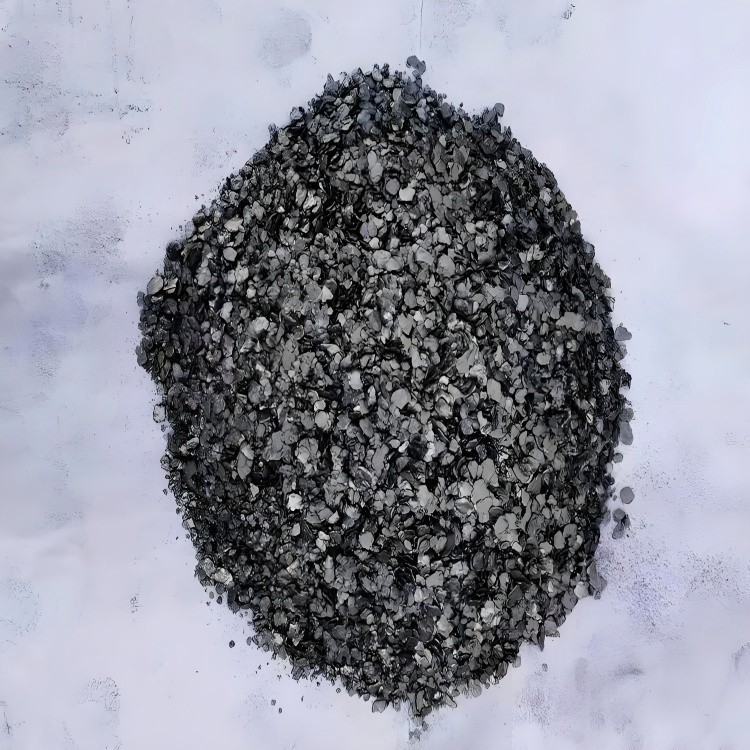

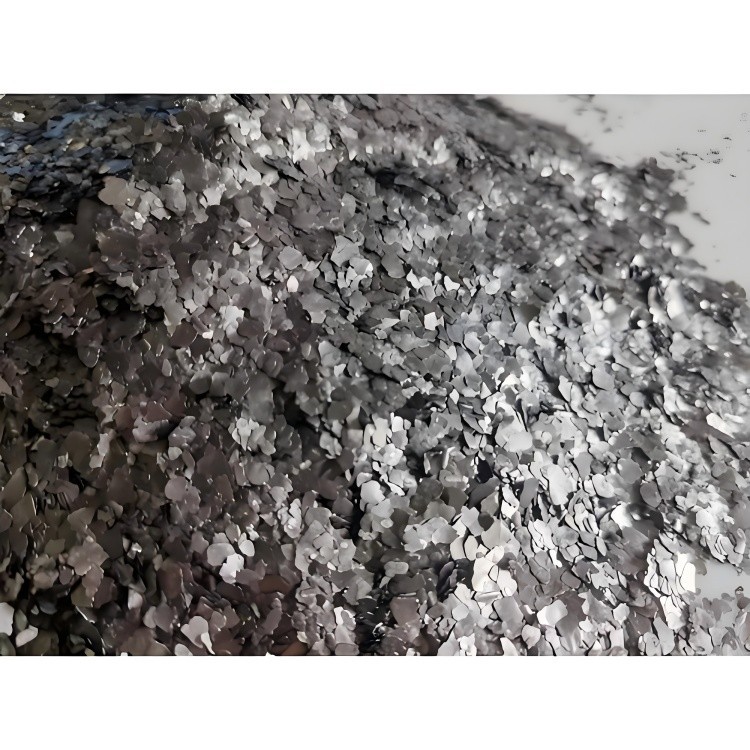

Жоғары-жылу өткізгіштік{1}}қапшықты графит табиғи үлпек графитінен тазарту және қалыптау (немесе ұнтақпен өңдеу) арқылы өндіріледі. Оның бірегей қабаттық құрылымы керемет жылу өткізгіштік-өзінің негізгі мәнін алады. Ол металл материалдардың (мыс, алюминий) жоғары құны/тығыздығы мәселелерін шешетін және дәстүрлі металдардың әлсіз жылу өткізгіштігін еңсеріп, нарықтағы бос орындарды тиімді толтыра отырып, "жоғары{6}}тиімді жылу беру, төмен энергия шығыны, көп{7}}сценарийге бейімделетін" жылу шешімдерін ұсынады.

Техникалық параметрлер(Өнімдер жеке теңшеуді қолдайды)

Параметрлер санаты	Мән диапазоны	Сипаттама
Жылу өткізгіштік	10-120 W/(m·K)	Жоғары мәндер күшті жылу өткізгіштігін көрсетеді; қолданба қажеттіліктеріне қарай бағаларды таңдаңыз (мысалы, 80-120 Вт/(м·К) жоғары-қуатты электроника).
Тығыздығы	2,2-2,3 г/см³	Электроника және автомобиль өнеркәсібіндегі жеңіл дизайн талаптарына сай келеді.
Жұмыс температурасы	-200 градустан 600 градусқа дейін	Ауқымдағы тұрақты өнімділік; тотығудың алдын алу үшін ауада 600 градустан жоғары температураның әсерін болдырмаңыз.
Жылу кедергісі	0,15 К·м²/Вт-тан аз немесе оған тең	Жылу беру кезінде энергияның минималды жоғалуын қамтамасыз етеді.
Графит тазалығы	95%-дан жоғары немесе оған тең (жоғары{1}}тазалық дәрежесі: 99,95%-дан жоғары немесе оған тең)	Қоспаның кедергісін болдырмау үшін электроника/батарея сценарийлері үшін ұсынылатын тазалық 99% жоғары немесе оған тең.
Күл мазмұны	0,5%-дан аз немесе оған тең	Тазалықпен сәйкес келеді; Жоғары дәлдіктегі жартылай өткізгіш қолданбалары үшін ұсынылатын 0,1%-дан аз немесе оған тең.

Негізгі мүмкіндіктер (жылуөткізгіштікке бағытталған{0}}Қатысты сипаттар)

① Анизотропты жоғары жылу өткізгіштік

Оның қабаттық құрылымы («қабатталған жылу өткізгіш парақтарға» ұқсас) жазықтықтағы-жазықтық өнімділігінен-жазық жылу өткізгіштікте әлдеқайда жоғары болады. Әрбір қабатта қабыршақ графит жылуды жылдам өткізеді, -жылу тиімділігі дәстүрлі шайырларға қарағанда 20-50 есе жоғары. Сонымен қатар, көлденең жазықтықтың жылу өткізгіштігін қажетінше реттеуге болады, бұл оны «бағытталған жылуды тарату» сценарийлері үшін (мысалы, электронды компоненттердің жергілікті температурасын бақылау) тамаша етеді.

② Төмен жылу кедергісі және жоғары тұрақтылық

Ол жылу беру кезінде ультра төмен термиялық кедергіні (0,15 K·m²/Вт-тан аз немесе оған тең) көрсетеді. Оның үстіне, -200 градустан 600 градусқа дейінгі температура диапазонында оның жылу өткізгіштігі балқу немесе ыдыраусыз дерлік өзгеріссіз қалады. Бұл тұрақтылық төтенше жоғары-және төмен температуралы орталарда сенімді өнімділікке мүмкіндік береді.

③ Жеңіл және өңдеуге оңай

Тек 2,2-2,3 г/см³ тығыздығымен (мыстың шамамен 1/4 бөлігі және алюминийдің 2/3 бөлігі) оны ұнтақтарға, жұқа қабыршақтарға, тығыздағыштарға және басқа пішіндерге өңдеуге болады. Ол тегіс емес беттерге (мысалы, электронды чиптер мен батарея құлақшалары) сәйкес келеді және икемді орнатуды қолдайды.

④ Жоғары тазалық және төмен қоспалар

Графит тазалығы 95%-дан жоғары немесе оған тең (жоғары{1}}тазалық дәрежесі 99,95%-ға дейін), ал күл мөлшері 0,5%-дан аз немесе оған тең. Металл қоспалардың болмауы жылу өткізгіштік жолындағы кедергілерді жояды, локализацияланған термиялық кедергінің жоғарылауын немесе электрохимиялық коррозияны-оңай етеді.

Жылыту-өткізу-бағдарланған қолданбалар (үлкен деректер-жоғары{3}}жиілік сценарийлері)

① Электроника/жартылай өткізгіштер өнеркәсібі: бағытталған жылуды тарату

Ұялы телефондарға/ноутбуктерге арналған CPU жылу қабылдағыштары: Қабыршақ графиті ультра жұқа жылу өткізгіш пленкаларға (қалыңдығы 0,05-0,5 мм) өңделеді, олар чип беттеріне жабысады. Ол чиптің қызып кетуіне және жиіліктің төмендеуіне жол бермей, жылуды радиатордың қалқандарына жылдам береді.

Жарықдиодты жарықтандыруға арналған жылу өткізгіш субстраттар: Қабыршақ графит ұнтағы керамикамен/шайырлармен араласып, дәстүрлі алюминий субстраттарын ауыстырып, жылу өткізгіш субстраттарды шығарады. Бұл жарықтандырудың жылуды тарату тиімділігін арттырады және жарық диодының қызмет ету мерзімін 30%-дан астамға ұзартады.

② Жаңа қуат батареялары: жылуды басқару

Қуат батареясының термиялық төсемдері: Қабыршақты графит тығыздағыштар батарея модульдерінің арасына орналастырылған. Зарядтау және разрядтау кезінде қабыршақты графит жылуды тиімді өткізеді, локализацияланған жоғары температураларды салқындату жүйесіне жылдам береді және термиялық ағып кетуді болдырмайды.

Батарея қойындыларына арналған жылу өткізгіш жабындар: Қабыршақты графит ұнтағынан өткізгіш{0}}термиялық жабындар түрінде жасалған, беттерге жағылады. Бұл бір уақытта зарядтау/разрядтау кезінде батарея температурасының көтерілуін азайта отырып, электрон өткізгіштігі мен жылу беру тиімділігін жақсартады (5 градустан аз немесе оған тең).

③ Өнеркәсіптік жабдық: жоғары-жылу өткізгіштік/оқшаулау

Металлургиялық пештердің қаптамаларына арналған жылу өткізгіш қабаттар: Жоғары-тазалық қабыршақты графит кірпіш болып түзіліп, металлургиялық пештердің ішкі қабырғаларына салынады. Ол пеш ішіндегі жылу алмасуды жылдамдатады, температураның біркелкі таралуына қол жеткізеді (жергілікті температура айырмашылығын 10-15 градусқа азайтады).

Құбырларды оқшаулау/жылу-бақылау материалдары: Қабыршақты графит ұнтағы құбырды қаптау материалдарын жасау үшін оқшаулағыш шайырлармен араласады. Ол төмен температурада (оқшаулау) жылу жоғалуын барынша азайтады және химиялық және жылыту құбырларына жарамды жоғары температурада (жылулық бақылау) біркелкі жылу өткізуді жеңілдетеді.

④ Автокөлік өнеркәсібі: құрамдас бөліктерді салқындату

Жаңа энергетикалық көлік қозғалтқыштарына арналған термиялық төсемдер: Мотор корпустары мен салқындату жүйелері арасында үлпек графит төсемдер орнатылған. Олар қозғалтқыш жұмысы нәтижесінде пайда болатын жылуды жылдам таратады, қозғалтқыштың тиімділігін арттырады және энергия шығынын 5%-8%-ға азайтады.

-Тақтадағы зарядтағыш (OBC) жылуды тарату: Қабыршақты графит пленкалар ішкі OBC компоненттерінің беттеріне бекітіліп, жылдам зарядтау кезінде жоғары{0}}температура мәселелерін шешеді және зарядтау қауіпсіздігін қамтамасыз етеді.

Түйіндеме

Бұл жоғары{0}}жылу өткізгіштік-қапшықты графит оның анизотропты құрылымын, жоғары жылу өткізгіштігін, жеңіл дизайнын және ерекше тұрақтылығын пайдаланады. Ол электроника, жаңа энергетика, өнеркәсіп және автомобиль секторларында жылуды басқарудың маңызды материалы ретінде қызмет етеді, тиімсіз жылу диссипациясы, ауыр салмақты құрамдас бөліктер және қоршаған ортаның төтенше тұрақсыздығы сияқты негізгі ауыртпалықтарды шешеді.
